Introduzione del prodotto

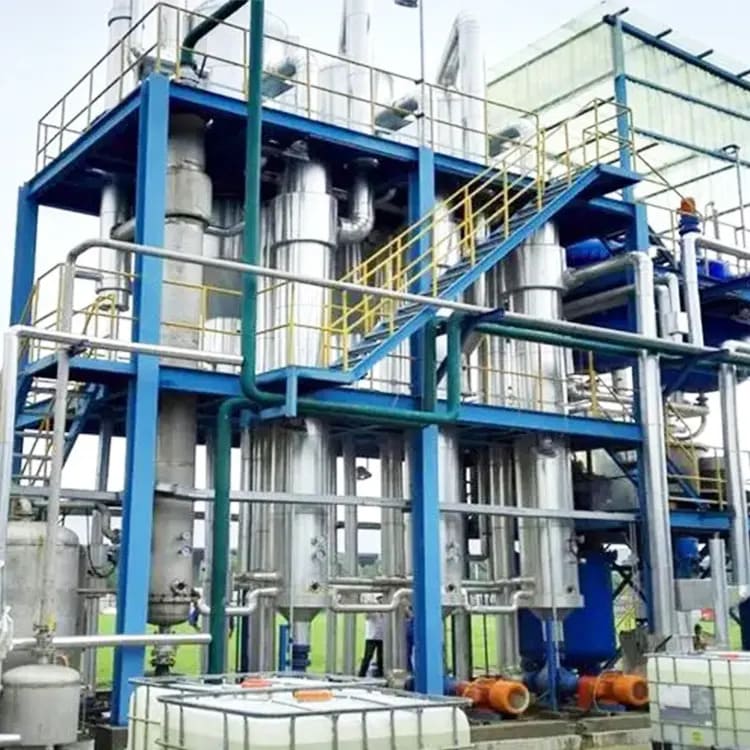

L'evaporatore di concentrazione a tre effettiÈ un'apparecchiatura di evaporazione efficiente e di risparmio energetico, che è composta da tre unità di concentrazione interconnesse per raggiungere una concentrazione efficiente di materiali. Questa apparecchiatura è ampiamente utilizzata nei settori della protezione chimica, alimentare e ambientale e la sua concentrazione in più fasi e la tecnologia di riutilizzo del calore raggiunge la sinergia di risparmio energetico e riduzione delle emissioni e produzione efficiente.
I componenti principali e le funzioni dell'evaporatore di concentrazione a triplo effetto includono
Pompa di alimentazione: Trasferisce la materia prima da trattare al riscaldatore primario.
Riscaldatore primo effetto: Una fonte di calore esterna (ad esempio vapore grezzo) viene utilizzata per riscaldare inizialmente la materia prima fino all'ebollizione.
Concentratori di secondo e terzo effetto: Il vapore secondario prodotto dal primo effetto viene utilizzato come fonte di calore per il secondo effetto e il vapore secondario prodotto dal secondo effetto viene fornito al terzo effetto, formando una serie di processi di arricchimento.
Camera di concentrazione e separatore: Dopo il riscaldamento, il materiale è concentrato qui e separato da un separatore gas-liquido.
Pompa di circolazione: Responsabile della separazione del liquido al riscaldatore, formando un sistema di circolazione chiuso.
Condensatore: Condensa il vapore prodotto durante il processo di concentrazione per la raccolta o la successiva lavorazione.
Separatore di soluti: Qualsiasi materiale solido (come i sali, ecc.) Prodotto durante il processo di concentrazione viene separato qui.
L'evaporatore di concentrazione a triplo effetto ha le seguenti caratteristiche notevoli
Alta efficienza energetica: Il processo a tripla concentrazione migliora significativamente l'utilizzo dell'energia termica, risparmiando circa il 70% del consumo energetico rispetto ai convenzionali concentratori a effetto singolo.
Facile da usare: Dotato di sistema di controllo intelligente, controllare con precisione il calore del processo di concentrazione, ottimizzare l'uso di energia.
Pulizia: Concentrato in un sistema chiuso per garantire un ambiente di produzione pulito e confortevole. Il dispositivo di rimozione della schiuma è progettato per prevenire le fuoriuscite e la parte del materiale di contatto dell'apparecchiatura è solitamente realizzata in acciaio inossidabile importato resistente alla corrosione e lucidata, facile da pulire e soddisfa i severi standard di igiene dell'industria alimentare e farmaceutica.
Aree di applicazione della concentrazione a triplo effettoEvaporatoriIncludere
Produzione chimica: Rimuovere efficacemente i sali inorganici e altri soluti per ottenere la purificazione e la concentrazione della soluzione.
Trasformazione degli alimenti: È adatto alla concentrazione di alimenti liquidi come succo e latte per migliorare la concentrazione mantenendo il sapore e la nutrizione originali.
Raccolta e lavorazione di petrolio e gas: Per il trattamento di acqua salata per ridurre l'impatto ambientale.
Principio tecnico di
Il principio diEvaporatore a triplo effettoLa tecnologia si basa su più fasi di evaporazione e riutilizzo del calore per migliorare l'efficienza energetica complessiva e l'efficienza produttiva.
Innanzitutto, un evaporatore a triplo effetto è un sistema composto da tre evaporatori in serie. Durante il funzionamento, la pressione e il punto di ebollizione della soluzione di ciascun effetto successivo sono inferiori a quelli dell'effetto precedente, in modo che il vapore secondario prodotto dall'effetto precedente possa essere utilizzato come mezzo di riscaldamento per l'effetto successivo. In altre parole, la camera di riscaldamento del post-effetto è in realtà il condensatore del vapore secondario pre-effetto. In generale, il primo effetto richiede il consumo di vapore grezzo per fornire calore, mentre il secondo e il terzo effetto successivi si basano principalmente sul vapore secondario generato dall'effetto precedente per il riscaldamento.
In secondo luogo, questo design ha il vantaggio di ridurre significativamente il consumo di energia, poiché non è necessaria alcuna fonte di calore aggiuntiva per tutti gli effetti tranne il primo. La condensa del primo effetto viene restituita alla fonte di calore, mentre la condensa degli altri effetti viene accumulata ed esportata come acqua desalinizzata. Attraverso questo processo, un singolo ingresso di vapore grezzo può evaporare molte volte la quantità di acqua.
Inoltre, nelle pratiche applicazioni industriali, gli evaporatori a tre effetti sono particolarmente adatti per l'evaporazione e la cristallizzazione di soluzioni con precipitazione cristallina. Sono ampiamente utilizzati nell'industria chimica, nella fusione delle miniere di metallo, nel trattamento dei rifiuti di decapaggio in acciaio di grandi dimensioni e nel trattamento dei rifiuti liquidi di desolforazione umida delle centrali elettriche. A causa delle caratteristiche complesse e mutevoli della soluzione in varie fabbriche, di solito è necessario formulare soluzioni tecniche specifiche tra cui gli utenti possono scegliere per la composizione e il contenuto della soluzione con precipitazione cristallina.
Produzione di attrezzature
WTEYA mira alla produzione digitale e intelligente per fornire prodotti e servizi superiori ai suoi clienti. Non solo forniamo una vasta gamma di prodotti standard che sono seriamente testati e prestazioni stabili per soddisfare una vasta gamma di esigenze industriali.Forniamo anche un servizio personalizzato, così come servizi OEM e ODM,Team di progettazione professionale fornisce soluzioni adeguate per i clienti per soddisfare le loro esigenze uniche. Lavoreremo a stretto contatto con ogni cliente per garantire che ogni dispositivo si adatti accuratamente ai requisiti di processo del cliente e al processo di produzione. Il servizio one-stop di WTEYA, innovativo per creare prodotti meccanici di alta qualità e soluzioni di sistema, aiuta professionalmente il cliente ad affrontare vari problemi di trattamento delle acque.
Capacità e dimensioni
Tabella dei parametri dell'attrezzatura di evaporazione a tre effetti | |||||
Capacità di evaporazione (t/h) | Tipo di evaporatore | Potenza lorda (KW/h) | Consumo di vapore (t/h) | Consumo di acqua circolante (t/h) | Area del pavimento (L * W * H/m) |
1.5 | Evaporatore a circolazione forzata | 56 | 0.7 | 60 | 2*10*12 |
5 | Evaporatore a circolazione forzata | 118 | 1.92 | 150 | 10*8*14 |
4 | Evaporatore a circolazione forzata | 97 | 1.6 | 135 | 10*6*12 |
8 | Evaporatore a circolazione forzata | 94 | 3.2 | 200 | 14*6*12 |
15 | Evaporatore a circolazione forzata | 144 | 6.5 | 500 | 12*8*14 |
Domande frequenti
D: Cosa succede se l'efficienza di trasferimento del calore del sistema evaporatore a triplo effetto diminuisce?
R: La diminuzione dell'efficienza del trasferimento di calore può essere causata dall'accumulo di incrostazioni o sedimenti sulla superficie del riscaldatore. Il riscaldatore deve essere pulito e mantenuto regolarmente, utilizzando un sistema CIP (pulizia in loco) o secondo le procedure di pulizia consigliate dal produttore per rimuovere lo sporco. Garantire il pretrattamento dei materiali in entrata per ridurre i componenti che possono formare depositi.
D: Come ottimizzare le prestazioni energetiche dell'evaporatore a triplo effetto?
A: Al fine di ottimizzare il consumo di energia, assicurarsi che tutti i parametri operativi (come concentrazione di alimentazione, temperatura, pressione, ecc.) siano controllati con precisione. Controllare e mantenere le prestazioni della guarnizione dell'apparecchiatura per evitare perdite di vapore. Allo stesso tempo, il calore di scarto può essere recuperato attraverso sistemi di recupero di energia come pompe di calore o ricompressione termica, migliorando ulteriormente l'efficienza energetica complessiva del sistema.
D: Qual è la causa del rumore eccessivo quando l'evaporatore a triplo effetto è in funzione?
A: Il rumore può essere causato dal guasto o dall'usura di pompe, compressori o altre parti meccaniche. L'apparecchiatura deve essere controllata per vedere se è necessario sostituire la lubrificazione o le parti. Inoltre, verificare se c' è aria che entra nel sistema, perché l'aria può causare un fenomeno di blocco dell'aria nel sistema, producendo rumore.
D: Come affrontare il blocco della cristallizzazione nel sistema di evaporatore a triplo effetto?
R: Il tappo di cristallizzazione è solitamente causato dalla precipitazione di soluti con bassa solubilità a basse temperature. Il processo di cristallizzazione può essere controllato regolando la temperatura e la pressione di esercizio, assicurando che la soluzione evapori a temperature più elevate per evitare la cristallizzazione. Se si è verificato un blocco, il blocco può essere sciolto aumentando la temperatura o utilizzando un solvente chimico.
D: Cosa succede se il grado di vuoto dell'evaporatore a tre effetti non può raggiungere il valore impostato?
A: Il vuoto insufficiente può essere causato da scarse prestazioni della pompa del vuoto, perdite di sistema o condensatore inefficiente. Innanzitutto, controllare le prestazioni della pompa del vuoto e ripararla o sostituirla. Quindi, il sistema viene completamente ispezionato per determinare se c' è un punto di perdita e ripararlo. Infine, pulire il condensatore per garantirne l'efficienza.
