Introduzione del prodotto

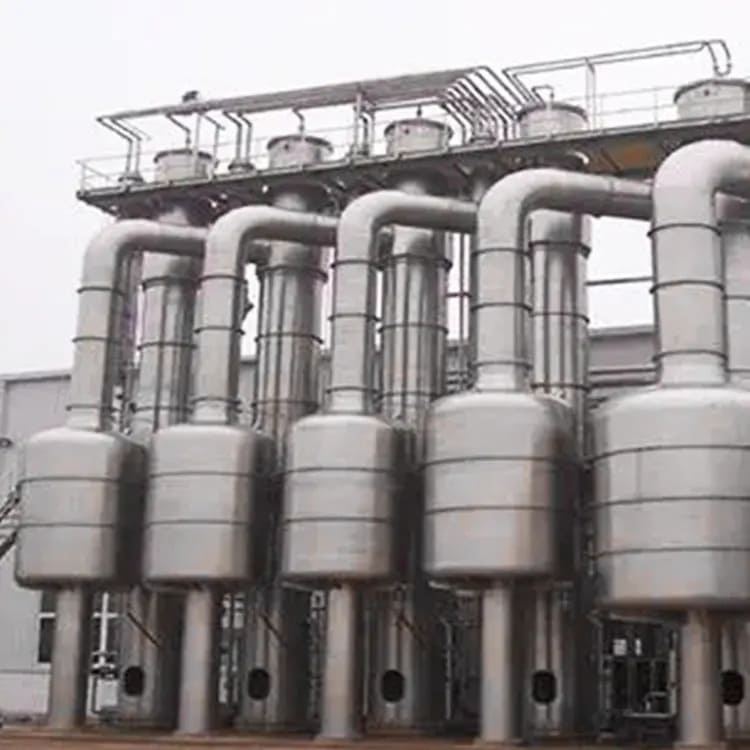

L'evaporatore di concentrazione multi-effetto è un dispositivo che utilizza in modo efficiente il calore latente del vapore. È composto da più evaporatori collegati in serie e ogni unità evaporatore è chiamata effetto. In questo tipo di sistema, il vapore originale viene utilizzato come fonte di calore del primo effetto e il vapore secondario generato viene quindi utilizzato come mezzo di riscaldamento dell'effetto successivo. Questo processo continua fino all'ultimo effetto e il vapore generato viene quindi inviato al condensatore e condensato dall'acqua di raffreddamento. Questa configurazione riduce efficacemente il consumo di energia perché lo stesso calore viene riciclato in più effetti di evaporazione.
Il funzionamento dell'evaporatore concentrante multi-effetto può essere classificato in base alla direzione del flusso del materiale e alla direzione del flusso del vapore di riscaldamento, inclusi diversi processi operativi come flusso parallelo, controcorrente, flusso orizzontale e flusso incrociato (flusso misto). Ogni processo ha le sue caratteristiche e le sue occasioni applicabili: il flusso parallelo è adatto alla situazione in cui la viscosità della soluzione diminuisce con l'aumento della temperatura; la controcorrente è adatta alla soluzione la cui viscosità aumenta con l'aumento della temperatura; il flusso orizzontale è adatto per il trattamento di materiali facili da cristallizzare.
Componenti dell'evaporatore di concentrazione multi-effetto
Il sistema di evaporatore a concentrazione multi-effetto è composto principalmente dai seguenti componenti principali:
1.Fase di evaporazione: Come parte centrale del sistema, ogni fase di evaporazione contiene un accumulatore di calore, un evaporatore e un separatore. La soluzione entra prima nell'evaporatore del primo stadio per il riscaldamento e l'evaporazione e la separazione vapore-liquido viene ottenuta attraverso il separatore.
2.Scambiatore di calore: Nell'evaporatore di concentrazione multi-effetto, lo scambiatore di calore di ciascun effetto svolge un ruolo chiave. Lo scambiatore di calore del primo effetto è responsabile dell'introduzione del vapore grezzo per generare il calore richiesto, mentre lo scambiatore di calore di ogni effetto successivo utilizza il vapore secondario generato dall'effetto precedente come fonte di calore.
3.Sistema di vuoto: Utilizzato per mantenere la pressione operativa dell'intero sistema e garantire che ogni effetto esegua il processo di evaporazione a una pressione adeguata, influenzando così il punto di ebollizione e l'efficienza di evaporazione della soluzione.
Vantaggi dell'evaporatore concentrante multi-effetto
L'evaporatore di concentrazione multi-effetto presenta i seguenti vantaggi:
1.Elevata efficienza di risparmio energetico: Collegando più evaporatori, il vapore secondario generato dall'effetto precedente viene utilizzato come vapore di riscaldamento dell'effetto successivo e l'energia termica viene riutilizzata molte volte, il che riduce significativamente il consumo di energia termica. Questo design rende l'evaporatore di concentrazione multi-effetto più efficiente nell'uso di energia rispetto al tradizionale evaporatore a effetto singolo.
2.Vari tipi di attrezzature: In base alla considerazione completa delle caratteristiche del materiale, degli investimenti in attrezzature e dei costi operativi, è possibile selezionare evaporatori con effetti diversi, come evaporatori a effetto singolo, a doppio effetto, a triplo effetto, a effetto quadruplo e persino a cinque effetti.
3.Forte adattabilità: La tecnologia di evaporazione della concentrazione multi-effetto è maturata, specialmente nella desalinizzazione dell'acqua di mare e nel trattamento delle acque reflue ad alto contenuto di sale, risolvendo efficacemente il problema del ridimensionamento, mostrando una buona adattabilità e stabilità.
4.Risparmio di spazio: La progettazione dell'evaporazione multistadio e del condensatore rende l'impronta più piccola sotto la stessa capacità di elaborazione, consente di risparmiare spazio di produzione e facilita la manutenzione e il funzionamento del sistema.
Campo di applicazione dell'evaporatore di concentrazione multi-effetto
L'evaporatore di concentrazione multi-effetto è ampiamente utilizzato nelle seguenti industrie:
1.Industria chimica: Utilizzato principalmente per la separazione e la concentrazione di varie soluzioni, come la lavorazione di sali inorganici come solfato di sodio e cloruro di sodio e il processo di concentrazione di composti organici.
2.Industria alimentare: Nella lavorazione degli alimenti, gli evaporatori di concentrazione multi-effetto sono ampiamente utilizzati per la concentrazione di succo di frutta, succo di verdura, prodotti lattiero-caseari, ecc., Che aiuta a mantenere il sapore originale del cibo e prolungare la durata di conservazione.
3.Protezione dell'ambiente: Utilizzato principalmente per il trattamento delle acque reflue industriali, in particolare le acque reflue contenenti alte concentrazioni di solidi disciolti. Attraverso il processo di evaporazione, gli inquinanti vengono effettivamente rimossi e l'onere per l'ambiente viene ridotto.
Principio tecnico di
Il principio diEvaporatore multi-effettoLa tecnologia è basata sul trasferimento di calore e sul processo di cambiamento di fase in termodinamica e l'utilizzazione multipla di energia termica è realizzata attraverso evaporatori multipli in serie.
Il principio di funzionamento dell'evaporatore multi-effetto consiste nell'utilizzare il vapore secondario prodotto nell'effetto precedente (evaporatore) come vapore di riscaldamento per l'effetto successivo. In questo modo, ogni effetto funziona a una pressione diversa, e quando la pressione diminuisce, la corrispondente temperatura del vapore di riscaldamento e il punto di ebollizione della soluzione diminuiscono a loro volta. In particolare, il primo effetto viene solitamente riscaldato utilizzando una fonte di calore esterna, come il vapore grezzo, che fa bollire la soluzione e produce vapore. Questo vapore viene quindi trasportato all'effetto secondario come fonte di riscaldamento, dove la soluzione bolle e produce anche vapore. Questo processo continua fino all'effetto finale.
Vale la pena notare che maggiore è l'efficienza del sistema di evaporazione multi-effetto, più evidente è l'effetto teorico di risparmio energetico, perché il consumo di nuovo vapore sarà inferiore. Ma in effetti, con l'aumento dell'efficienza, l'aumento dell'effetto di risparmio energetico diminuirà gradualmente e aumenterà anche il costo di investimento fisso delle attrezzature. Pertanto, il comune sistema di evaporazione multi-effetto è generalmente da 3 a 5 effetti.
Produzione di attrezzature
Wteya mira alla produzione digitale e intelligente per fornire prodotti e servizi superiori ai propri clienti. Non solo forniamo una vasta gamma di prodotti standard che sono seriamente testati e prestazioni stabili per soddisfare una vasta gamma di esigenze industriali.Forniamo anche un servizio personalizzato, così come servizi OEM e ODM, Il team di progettazione professionale fornisce soluzioni adeguate per i clienti per soddisfare le loro esigenze uniche. Lavoreremo a stretto contatto con ogni cliente per garantire che ogni dispositivo si adatti accuratamente ai requisiti di processo del cliente e al processo di produzione. Il servizio one-stop di Wteya, innovativo per creare prodotti meccanici di alta qualità e soluzioni di sistema, aiuta professionalmente il cliente ad affrontare vari problemi di trattamento delle acque.
Domande frequenti
D: Quali fattori dovrebbero essere considerati nella progettazione dell'evaporatore multi-effetto?
A: Quando si progetta un evaporatore multi-effetto, è necessario considerare la natura della soluzione di alimentazione (come concentrazione, viscosità, temperatura, ecc.), La capacità di elaborazione, i requisiti di qualità del prodotto e il consumo di energia e altri fattori.
Q: Qual è la difficoltà di funzionamento del sistema di evaporatore multi-effetto?
A: La principale difficoltà nel far funzionare un sistema di evaporatore multi-effetto è controllare con precisione il processo di trasferimento del calore tra il vapore e il materiale per garantire l'efficienza di evaporazione e la qualità del prodotto. Inoltre, è anche necessario prestare molta attenzione allo stato operativo dell'apparecchiatura per scoprire e risolvere i possibili problemi in modo tempestivo.
Q: Come ottimizzare l'efficienza di funzionamento dell'evaporatore multi-effetto?
A: Per ottimizzare l'efficienza dell'evaporatore multi-effetto, è possibile adottare le seguenti misure: pulizia regolare dello scambiatore di calore per ridurre il ridimensionamento; Mantenere il sistema a un vuoto appropriato; Garantire la temperatura e la stabilità della concentrazione dell'alimentazione; Scarico tempestivo di gas non condensabile; E mantenere una buona sigillatura per prevenire la perdita di calore.
D: Quali sono i difetti comuni negli evaporatori multi-effetto?
A: I guasti comuni includono il blocco o il danno della pompa, la perdita della conduttura, la pressione anormale, il riscaldamento insufficiente e l'efficienza di separazione ridotta. Questi problemi possono essere causati da una serie di motivi, come apparecchiature di invecchiamento, funzionamento improprio o cambiamenti nelle proprietà del materiale.
Q: Come pulire e mantenere l'evaporatore multi-effetto?
A: L'evaporatore multi-effetto deve essere pulito regolarmente per rimuovere i sedimenti e lo sporco sulla parete del tubo. Questo di solito viene fatto mediante pulizia chimica o pulizia meccanica. Allo stesso tempo, pompe, valvole e altre apparecchiature dinamiche devono essere ispezionate e mantenute regolarmente per garantire le loro buone condizioni operative.
